便携式线路板孔铜测厚仪CMI511

第一台带温度补偿功能的测量孔内镀铜厚度的测厚仪-CMI511是手持的电池供电的测厚仪。它能于侵蚀工序前、后，测量孔内镀层厚度。独

特的设计使CMI511能够完全胜任对双层或多层电路板的测量，甚至可以穿透锡和锡/铅抗蚀层进行测量。

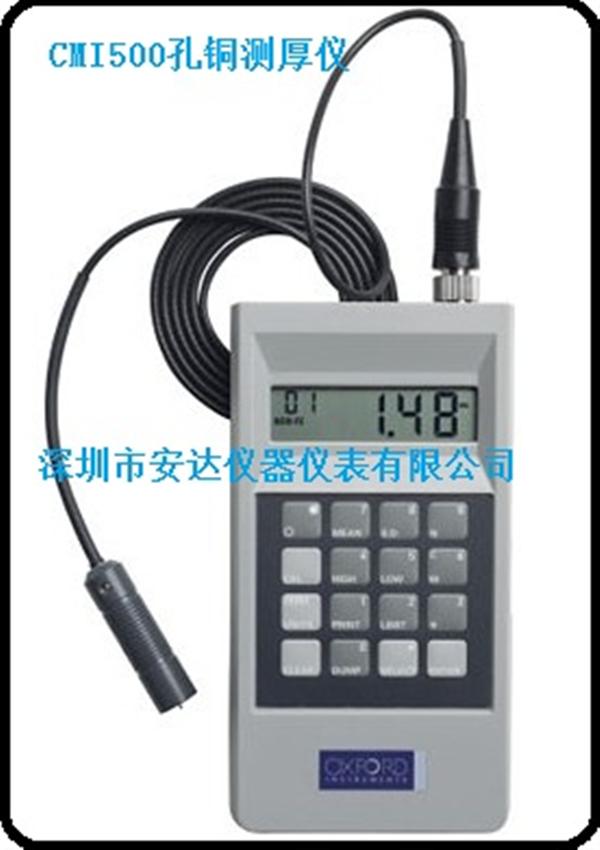

CMI500独有的温度补偿特性使其适用于在电镀过程中进行厚度测量，从而降低废料、返工成本。

和我们的所有产品一样，CM500在售前和售后都能够得到牛津仪器的优质服务的保证。

应用

测试蚀刻前后的孔内镀铜厚度

行业

PCB制造厂商及采购买家

技术参数

--可测试最小孔直径：35 mils (899 μm)

--测量厚度范围：0.08 – 4.0 mils (1 – 102 μm)

--电涡流原理：遵守ASTM-E376-96标准的相关规定

--准确度：±0.01 mil (0.25 μm) < 1 mil (25 μm)

--精确度：1.2 mil（30μm）时，达到1.0% （实验室情况下）

--分辨率：0.01 mils (0.1μm)

--校正方式: 单点标准片校正

--显示屏: 高亮度液晶显示屏，1/2英吋(1.27mm)高

--单位: 以按键切换公制(um)及英制(mils)单位选择

--连接阜: RS-232连接阜，用于将数据传输至计算机或打印机

--统计数据: 量测点数、平均值、标准差、最高值、最低值、由打印机可输出直方图或CPK图

--储存量: 2000条读数

--重量: 9OZ(0.26Kg)含电池

--尺寸: 149*794*302 mm

--电池: 9伏干电池或可充电电池

--电池持续时间: 9伏干电池－50小时 9伏充电电池－10小时

--打印机: 任意竖式热感打印机

--按键: 密封膜，增强-16键
