ITM-52线路板孔壁铜厚及铜箔手提式测试仪
生产过程中能及时发现瑕疵是很重要的，所以我们研制了ITM-52这部手提式测厚仪，测量线路板孔内镀铜（PTH）厚度，同时也能测量敷铜板的铜箔厚度。ITM-52能够快速地提供答案！
技术原理：涡流式
最大可测量板：不限
最薄可测量板：1.0mm (40 mil)
最厚可测量板：2.4mm (96 mil)
探针插入方法：手动 (或用探针座)
自动板厚度和孔径辨別：不需要
最小能测量孔： 0.45mm (18mil) *
最大能测量孔： 2.0mm (80 mil) *
孔壁Cu厚度测量范围：2.5um - 100um (0.1mil-4 mil)
铜箔厚度测量范围：SP-100 选件※
15um-100um (0.6mil-4.0mil)
适用于单层、双层及多层板测量孔內镀铜厚度。
无论已蚀刻和未蚀刻及已镀锡(Sn)和未镀锡(Sn)的线路板均可快速地测量出孔內镀铜厚度。
能测量的孔径小至0.45mm (18 mil) 选件※
双功能，测量线路板孔内镀铜(PTH) 厚度，及敷铜板的铜箔厚度。选件※
高解度之LCD显示，坚固耐用之键盘。
可充电电池及交流連接器 (200V)
表面镀钛的探针可进行湿板测量，不会腐蚀探针。
唯一专利以涡流式设计，相比其他同类仪器能更少地受铜表面或蚀刻墊的影响。
內建功能包括：标准统计功能，长方条表示的统计和索引功能。
可储存高至15,000个测量数据，及通过RS-232C传送测量数据。
PCB Through Hole Copper Thickness Gauge INTROMET ITM-52
The ITM-52 basic unit is adjustable for thickness of PCB, electrical conductivity, measuring units (metric or imperial), high and low limits, local time and alarm. It stores up to 15,000 readings and has IR-port downloading capabilities. Built-in functions include number of readings taken, min/max readings, mean value, standard deviation, range, Cp, Cpk, histogram. It is battery powered and equipped with an internal charger.
| PCB thickness range |
0,5 - 6 mm (0,02 - 0,24 in ) |
| Hole diameter range |
0,45 - 2 mm (0,02 - 0,08 in) |
| Measuring range in the hole |
5 - 60 µm (0,2 - 2,4 mils) |
| Measuring range on copper laminate |
15 - 80 µm (0,6 - 3,2 mils) |
| Largest measured board |
Unlimited |
| Access to PCB |
One side |

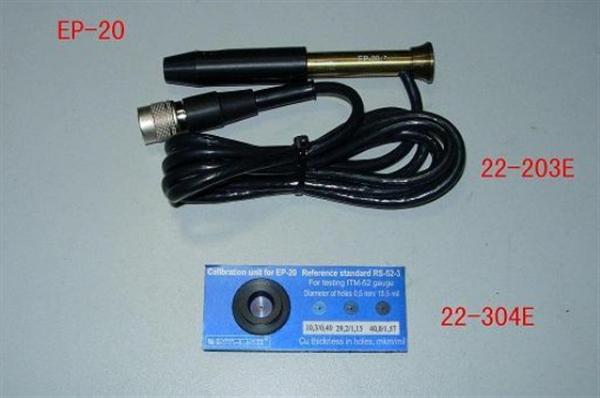

Probe Specification
| Type of probe / cartridge |
Diameters of TH, mm (in) |
Size, mm (in) |
| EP-20 probe |
0,45 - 0,55 (0,017 - 0,022) |
Ø14 x 100 (Ø0,55 x 4) |
EP-25 probe as an assembly
(cartridge EP-25 plugged-in to cartridge holder) |
0,6 - 0,8 (0,024 - 0,031) |
Ø10 x 125 (Ø0,4 x 4) |
EP-30 probe as an assembly
(cartridge EP-30 plugged-in to cartridge holder) |
0,8 - 2,4 (0,031 - 0,09) |
Ø10 x 125 (Ø0,4 x 4) |
| EP-25S (shortened probe) |
0,6 - 0,8 (0,024 - 0,031) |
Ø10 x 90 (Ø0,4 x 3,5) |
| EP-30S (shortened probe) |
0,8 - 2,4 (0,031 - 0,09) |
Ø10 x 90 (Ø0,4 x 3,5) |
| Cartridge EP-25 |
0,6 - 0,8 (0,024 - 0,031) |
Ø10 x 60 (Ø0,4 x 2,4) |
| Cartridge EP-30 |
0,8 - 2,4 (0,031 - 0,09) |
Ø10 x 60 (Ø0,4 x 2,4) |
| SP-100 |
--- |
37 x 19 x 80 (1,5 x 0,7 x 3 |
ITM-52/ITM-51/IT-525孔铜测厚仪,EP-30/EP-25/EP-20探头/电极。
