Smart Tweezers LCR-meter ST-5智能镊子

商品名称:  Smart Tweezers LCR-meter ST-5智能镊子

商品编号:  Smart Tweezers LCR-meter ST-5

商品规格:  Smart Tweezers LCR-meter ST-5

净重含量:  Smart Tweezers LCR-meter ST-5

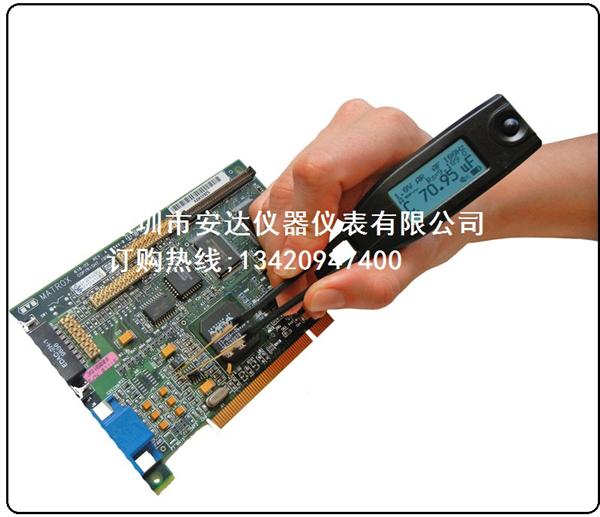

Smart Tweezers LCR-meter: Handy, Quick and Accurate,model:ST-5

智能镊子电感电容电阻测量计:方便、快捷、准确

只有一个触摸的智能镊子”提示,组件值显示在几分之一秒。没有调整测试信号频率或振幅、范围或甚至组件类型是必要的,聪明的镊子,这一切。不仅聪明镊子显示主要的阻抗组件L、C或R,但寄生现象如R L和C。

从一开始,聪明的镊子被构建为一个电感电容电阻测量计特别是为表面组装技术。创新机电设计结合高精度全自动数字电感电容电阻测量计和一对镀金镊子和一个液晶屏幕变成���个轻量级,口袋大小的设备。结果是一个友好的用户体验,和非常低的和众所周知的寄生现象。

聪明的镊子的高精度镀金镊子技巧能够保持组件小至0201大小和仍然保证一个完整的联系的高度准确的结果。价值低的寄生电容和pF约30 mOhms电阻的镊子技巧。根据被测组件的大小,寄生电容变化范围是0.5 ~ 1.2 pF。值可以被减去的寄生电容的测量装置通过设置“自动抵消减法”功能。

自动抵消减一功能集智能镊子有别于其他表征工具小电阻和功放。无需校准装置,除了设置装置来抵消减、智能镊子可以测量电容订单1和10 mOhms pF阻力。

最新的模型的智能镊子,圣5,有更高的精度比前面的模型由于新四线连接到镀金的技巧。这种连接有降低噪声,减少寄生电容探测器由一个多因素的两个。

新功能包括组件排序,自动抵消减,以及能够手动调整测试信号水平在0.2,0.5和1伏特。老型号的智能镊子用来读大约30%低于实际电容值的陶瓷电容器由于其非线性较低的测试信号,因此可以测试这些组件在1伏特测试信号是至关重要的。另一方面,电压测量功能可以在前面的模型的智能镊子被移除。

新模型包括一个可充电的锂离子电池允许显著提高电池寿命以及USB充电器和一个通用110/250伏墙适配器 和一个USB电缆。


特征总结

  • 全自动测量电感、电容和电阻
  • 基本精度为0.2%
  • 自动选择最佳范围
  • 组件分类1、5、10 20%的公差
  • 锂离子电池和USB充电器
  • 连续性和二极管测试
  • 半自动抵消减
  • 体重52 gramms(少于2盎司)

聪明的镊子测量电感、电容、电阻

一旦智能镊子探针使接触一个组件,你看阅读的主要阻抗组件(L,C,或R)在主显示器。二次显示(顶部的液晶屏幕显示值的二次阻抗组件,如寄生电阻的电容器(等效串联电阻电渣重熔)。

智能镊子的控制

聪明的镊子导航控制器按钮允许选择一个函数或更改设置。把导航控制器按钮左/右/上/下改变设置或按它来激活菜单。

智能镊子规格

物理规格
工作温度: 0°C到+ 50°C
储存温度: -40°C到+ 70°C
相对湿度: 0%至90%(0°C到35°C)
0%至70%(35°C到55°C)
高空操作: 0 - 2000米
电池类型: 3.7 V脂可充电150 mAh
典型的充电时间: 2.5小时
电磁兼容性(EMC): 磁化率和发射:CE,FCC 15 B部分的89/336
大小: 14.0 x 2.5 x 3.0厘米(3.94 x 0.9 x 1.5)
重量: 53克(0.11磅)
质量保证: 1年
基本规范
测量参数: L,C,R,电渣重熔,D,问
测量频率: 100 Hz,120 Hz,1 kHz,10 kHz
测量率: 1次/秒
电阻: 9.9 MOhms 0.05欧姆
电容: 4999µF 0.5 pF
电感: 0.5µH 999 mH
耗散因子: 0.001到1000
精度规格
精度是在18°C指定28°C(64°F到82°F),相对湿度90%。
电阻:
精度: 0.2%到10 K范围100 R,0.5%在范围1 R为1米
电容:
精度: 0.2%到10µF nF范围10 0.5%,范围为1 mF 100 pF
电感:
精度: 0.2%到100 mH范围10 mH,0.5%在100µH范围为1小时
