Qtest 公司所研發的 CIMS-1000 特性組抗測試儀，是專為電路板廠需要所開發的測試系統。
此系統的優點包含 :
l 系統 價格合理
l 操作/維修/保養容易
l 不受環境靜電的干擾/破壞
l 特殊的電容/電感測試法,可提供您問題COUPON的直接判讀
l 不必準備多樣的測試探棒,只需要3支測試探棒,即可搞定所有的測試(包含單端/差動模式)
l 此系列設計規格符合IPC-TM 650之標準
l 測試系統 自動測試結果資料蒐集功能可輕易地將測試結果、系統設定及 測量 條 件傳送 到其 他資料庫或 試算表套裝軟體以供即 時執行統 計製程控制 (SPC)
功能：
Qtest CIMS1000 規格 :
一. 特性阻抗測試 :
1. 特性阻抗範圍 : 20-150 歐姆
2. 再現性 :1% 的讀值 ,( 操作者操作探棒的位置 , 力量影響 )
3. 精確度 : 依標準值校正或是與其他特性阻抗標準測量系統比較頻率範圍 :1 MHz to 170MHz
4. 測量時間 : 製程模式下 : 約 1 秒
5. 測量模式 : 單端 / 差動測量模式
二. PCB 線路頻寬或是線速測量 :
頻寬測試 : 數位訊號的上昇時間的 10% to 90% 最大可達 20GHz
三. 電容 / 電感測量 :
1. 電容 :0.2pF to 10pF , 解析度 :0.2Pf 具備歸零 / 重置功能
2. 電感 :1nH, 解析度 :1uH
四. 製程測試功能 :
1. 零界值設定 : 操作者可以任意定義 coupon 不同阻抗直的測試循環
2. PASS/FAIL 自動比較功能 , 顯示幕尚可直接顯示相關的訊息
3. 測試資料自動蒐集功能 , 可針對 COUPON 的訊息 , 測試結果 … 等
4. 測試系統內建腳踏開關功能
CIMS1000 必須與桌上型 PC 或是筆記型電腦透過 USB2.0 連接 , 操作界面為 Windows XP 環境

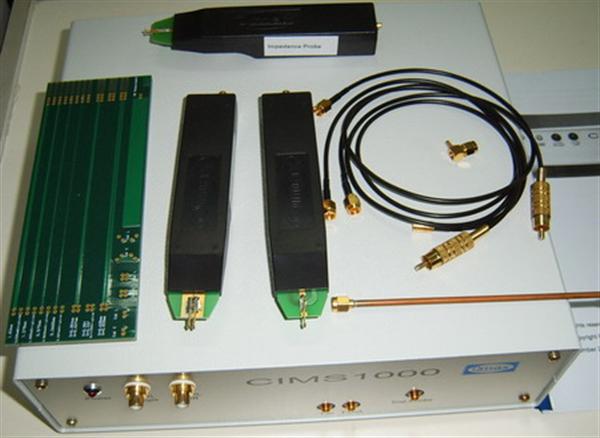

標準附件 :
1. 單端 / 差動 / 短路測試探棒各一支 ( 包含 50 歐姆專用隔離線 )
2. 原文操作手冊
3. 腳踏開關及連接線
4. 操作軟件及 USB2.0 專用連接線
Case Study of problem
with control impedance
in PCB manufacturing
CIMS measurement equals Calculator
• The 2 slides showed 2 pcb coupons of different batch ( 1 and 2)
where the control on height and width were not tight enough and
did not meet the required specifications.
• The coupons were cross-sectioned and physical measurement
taken for the height and width of traces.
• The results were put into the Impedance calculator and verified
using the Qmax CIMS 1000.
• The impedances from the Calculator and from actual
measurement using the CIMS matched very well.
• From the values of the capacitance and inductances, it is easy to
see a correlation between the values and therefore can be used
to control impedance better during manufacturing.
For example for Batch1, the width can be confirmed easily by visual measurement on the
trace. You put this width of 0.285mm back into the calculator and set Zo to be 30.25
ohms as measured by the CIMS. The height calculated will be 0.291mm which is less than
the design target of 0.3mm.
In summary , you are now able to check and predict the height of between the trace and
the gnd without the need to do any cross sectioning.
Try and do the same calculation for Batch 2.
** another point to take note: the higher the C, the lower will be the L and Zo .
Zo=sqrt(L/C)
Call Qmax for solution
Qmax PCB Control Impedance Calculator
Qmax CIMS 1000 Control
Impedance Measurement System
Qmax Technologies has the equipment and software needed to help PCB
maker improve on their process to meet their its customers requirement.
Call us or our agents for a demo at no obligation.
