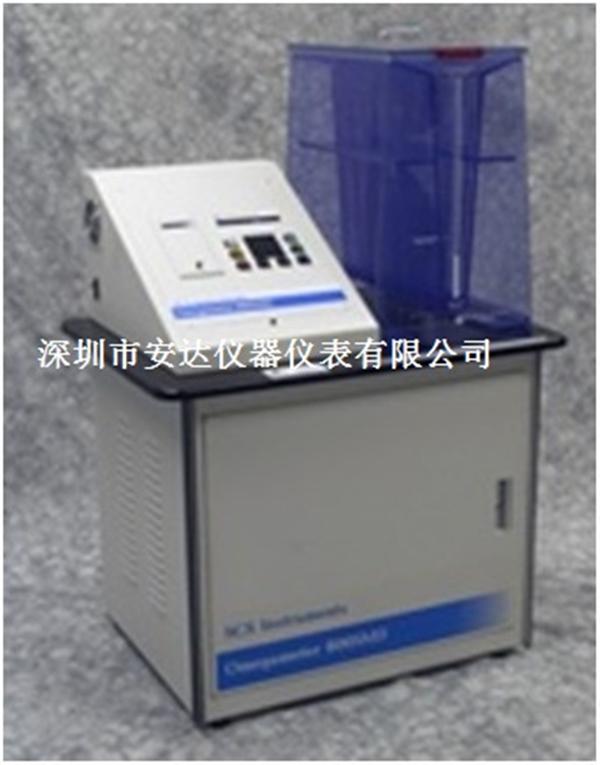

美国OMEGA 离子污染测试仪600 SMD
系统说明：
显示提示------屏幕清楚的显示操作者输入的操
作命令，并且提供继续操作的提示给测试者，以做出
不同的条件设定与修改。
系统打印机---------在测试进行中，点阵打印机就
会绘制一份污染物曲线图表，并且每十秒钟数据点会
标识一次。检测结束后，最终污染水平、测试的参数
以及所测样品是否合格的情况都会打印出来。
稳定的数据库---------可以存储30 个样品的数
据，包括样品代码、客户代码和样品面积的大小。系
统会保存最近输入的测试液的浓度。
加热测试液----------加热测试液是操作SMD600
离子污染测试仪的重要因素，当提高测试液温度至
110°-----125°F 时就可以提高液体内离子的扩散速
度。不锈钢蓄水箱装有发热管及温控器，当水温超过
130°F 时就会发出警告并停止加温。系统预热需要
大约45 分钟，操作的温度应保持在110°F-------125
°F，这主要是根据测试槽的大小以及设备所处环境
的温度来调节。
电子校验--------无需电子校准，可用电阻测量电
路验证精度；如果系统不能正常的工作，那么系统就
会停止工作并且在显示器上出现相应的提示。
电子校验--------无需电子校准，可用电阻测量电路验证
精度；如果系统不能正常的工作，那么系统就会停止工作并
且在显示器上出现相应的提示。
化学校验--------这个程序适合所有系统部件的操作确
认，从测量探头至系统打印机。
自动停止--------操作者对测试循环的时间可作设定。如
果未设定，那么系统在离子污染水平稳定并且四分钟保持不
变就会自动停止。
RS-232-C 数据输出端口---------仪器背面的IBM 兼容串
口用来传输测试数据；软盘提供了电脑和仪器设备的驱动软
件；只有当系统未进行交互时，数据输出才可正常完成。
测试槽--------根据样品的表面大小、比例来选择最佳的
测试液量，可选择四种不同大小的测试槽（8″×8″，12″
×12″，12″×18″，18″×18″）。理想的操作比例为35
cc/sq.inch，高达100 cc/sq.inch 也可获得很精确的结果。所有
的测试槽都安装有浸润式的喷水头，以渗透至样品的不同部
位以及增加冲洗的速度。
液体量的指示器--------系统的测试槽标有容积刻度，这
样就可以直接读出系统液体量。
操作原理：
SMD600 离子污染测试仪
先进的仪器
特点：
● 微处理器控制
● 数据条显示，操作简单方便
● 可存储 30 个样品的数据
● 以曲线图表的打印所有测试程序
● 自动停止测试
● 加热测试液以增加离子溶解度
SMD600 离子污染测试仪通过监控混合液中所含
离子的电阻大小从而得出所所含离子的数量。
在测试的开始时，系统的检测器和记录器会根据
测试槽内最初的离子含量建立一个基准数据，然后计
算在测试的过程中增加的离子量，当所有的离子溶解
入测试液中时，就可达到一个平衡的数值。在测试通
孔的板时，这些操作大约需要5-10 分钟，测试SMD
的板时，大约需要30-45 分钟。
测试结素后，最后的离子含量水平，会被编成一
份微观图，包括NaCl/sq.inch 、测试的参数以及根据
设定的标准是否合格情况，在进行下一次测试之前，
通过仪器内的除离子系统清洁测试液，从而达到再生
的功能，并且建立新的基准水平。
SMD600 离子污染测试仪是一个功能齐全的微
处理器控制仪器，采用非破坏式的测试方法，适合用
于检测印制线路板和相关部件的离子含量。根据测试
液中电阻的变化来测试离子的含量。利用加热测试液
至大约120°F 并且结合了喷水器的冲刷，从而更有
效的提高了清洁度，对于高密度的SMD 产品可以达
到90%--95%的清洁度。
应用：
美国OMEGA离子污染测试仪SMD 600 作为一款高效
率、高质量的品质检测工具，在商业上得到了广泛的应用。
在军事应用上，OMEGA 设备系统所提供了一个高精
度、可重复性＆快速测量的方法，用来测定军用规范
MIL-P-28809 的清洁标准。
美国 OMEGA 离子污染测试仪SMD 600 还可应用于：
● 测定军用规范 MIL-P-55110——印刷电路装配
● 测定电子元件的质量＆印刷电路板来料检查
● 评估各种不同焊料、发展数据库得出可行而有效的清
洁方法
● 评估各种去焊药剂或皂化剂的清洁处理性能
● 检查在涂层＆填充混合物的应用之前的最后表面清
洁处理
物理数据：
系统尺寸：
38″wide×29″deep×54″high
电源要求：
230 V，60 Hz，10 A
运输尺寸：
44″wide×33″deep×76″high
运输总量：
600 Pounds
● 测试槽中的喷嘴增加渗透性
● 快速测试（3～5 次/分钟）
● 测试槽的大小可选择
● RS-232-C 的电脑输出端口
● 英制/公制的转换
