SCS Ionograph SMD V离子污染测试仪（动态测试）带加热

美国SCS离子污杂测试仪Ionograph SMD V（动态测试/线路板检测专用）

SCS  Ionograph® 系列离子污染测试仪
提供快速，精确的清洁度检测
SCS 的名字在工业领域与自动ROSE(萃取溶液电阻率)测试是同义词。SCS Ionograph 离子污染测试系统利用动态萃取法测量浸入超纯溶液中基片的电阻率变化。电阻率的变化程度反映了污染的水平，这通常是来源于制造和组装过程的残留物而产生结果。SCS 离子污染测试系统设定工业质量标准为制造企业提供优质的产品, SCS 离子污染测试系统是一个工业标准，其系列产品传承了精度和性能的特点。就标准而言，SCS 离子污染测试设备产品线符合这些PCB 制造和组装的标准。拥有40 年生产环境经验，SCS 测试系统包括了Ionograph® 和 Omegameter 二个产品线，不断地为电子制造业客户证明它们的价值。

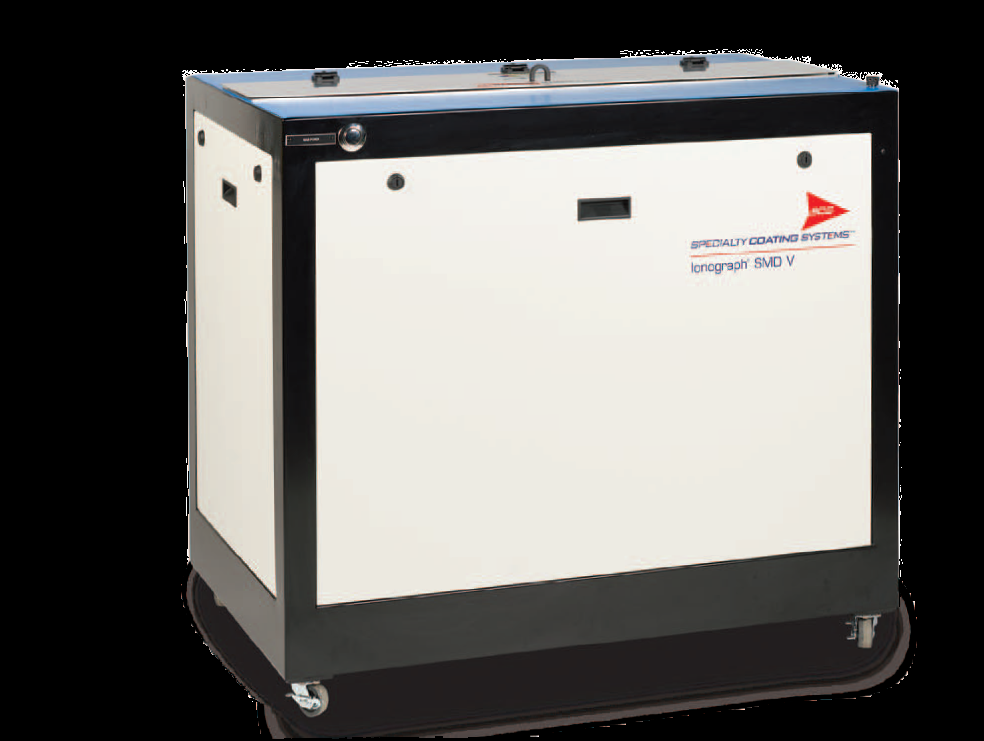

Ionograph SMD V

SCS Ionograph® 在通用清洗标准中被指定为离子污染测试的工业标准。使用动态测试方法，这个产品系列给你提供可靠的测试方案和可以接受的价格。另外，SCS Ionograph 系列提供了四款全新设计的型号-Ionograph SMD V 和桌面型小部件，标准和大部件模块，所有系统操作都是在SCS PowerView™ 软件下。SCS Ionographs 系列提供给客户可靠的和有效的测试能力包括：

• 符合关于规范包括MIL-STD-2000A, IPC-TM-650 and

ANSI/J-STD-001

• 为裸板和组装印刷线路板提供水/半水清洗工艺的控制
• 清洗/免清洗工艺控制
• 测试防止与离子污染有关的腐蚀和产品性能问题
• 敏感小部件的清洁度测试
• 洁净室特定产品如手套、工装架、装配工具、组装工具和主要的
用于精密制造业的组装器件
• 免清洗和低残留过程控制，包括喷涂助焊剂的设定和监视
特性
• 设计用于生产环境大部件的例子污染检测
• 浸没喷流搅动喷嘴及可选的加热萃取溶液提供了极高的敏感度
• 可配置机器方便的一体式电脑
• 操作在 SCS PowerView 软件环境
• 可提供四种测试槽尺寸
关于加热溶液测试SMD V 给了你加热测试溶液的选择。IPC-TM-650 描述加热测试溶液的好处在于能够使你加速和改善萃
取的效率，对于那些恶略的环境比如表面贴装器件的底部。
规格
测试腔尺寸 - 18 x 20 in / 45.7 x 50.8 cm, 5 in / 12.7 cm 顶部3.1 in / 7.9 cm 底部
（W x H, D） - 26 x 20 in / 66 x 50.8 cm, 5 in / 12.7 cm 顶部3.1 in / 7.9 cm 底部
萃取液容量 6.5 - 15 g / 24.6 – 56.8 L
尺寸 (W x H x D) 43.5 x 39.1 x 26.7 in / 110.5 x 99.3 x 67.8 cm
重量 382 lb / 173 kg
电源 230 VAC, 50 Hz, 5 A
最大操作温度 113° F / 45° C
