Das ComPact eco erlaubt die universelle
Schichtdicken- und Materialanalyse zu einem
besonders günstigen Kosten/Nutzenverhältnis.
Anwender, die neben robuster Handhabung
hohe Messgenauigkeit und Vielseitigkeit fordern,
im ComPact eco ein ideales Messsystem.
In nur wenigen Sekunden erfolgt die präzise und
zerstörungsfreie Bestimmung von Mehrfachbeschichtungen.
Gleichzeitig werden Schichtdicke und Materialzusammensetzung
bestimmt.
Genauso präzise analysiert das ComPact eco
den Metallionengehalt von Galvanikbädern. Die
kompakte Probenkammer ermöglicht die Prüfung
von Teilen aus dem Bereich der Elektronik,
Verbindungstechnik und der Schmuckindustrie.
The ComPact eco ers universal coating thickness
measurement and material analysis at an
extremely reasonable price/performance ratio.
Designed for customers where, in addition to high
precision, ease of use and versatility are major
factors, the ComPact eco is the ideal measuring
system.
A precise and non-destructive measurement, even
of multilayer samples, can be performed in a
few seconds. Thickness and composition of alloy
coatings can be analysed simultaneously.
Additionally, the ComPact eco can provide
accurate analysis of plating solutions. The compact
sample chamber allows testing of all kinds of
samples of various dimensions, especially for the
electronics, fastener and jewellery industries.
Kompaktes, preiswertes
R uoreszenz-
Analyse-System für die
schnelle Prüfung von
Beschichtungen an
Schmuck, Elektronik
und anderen Kleinteilen.

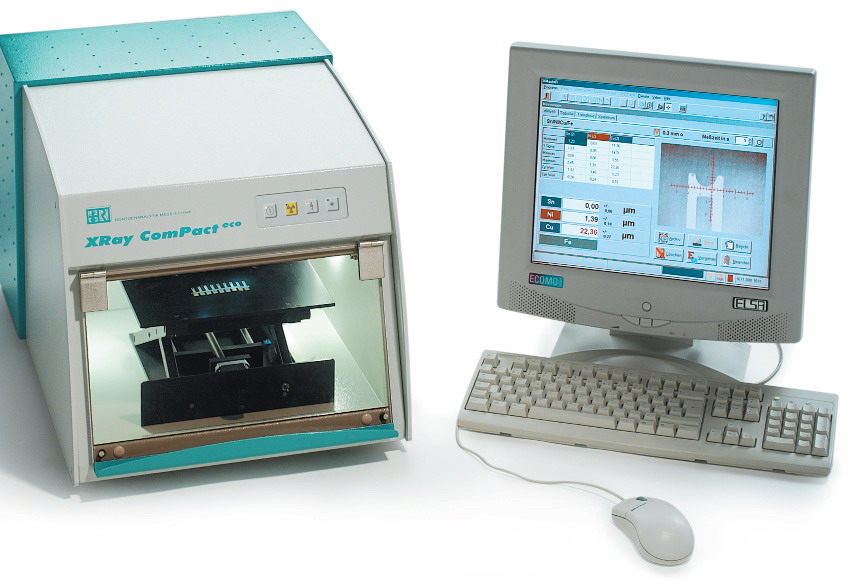

A compact, low cost
X-ray coating thickness
and material analyser
designed for the
inspection of jewellery,
electronic components
and other small parts.
zenz Analysator
X-ray Fluorescence Analyser
ComPact eco
Roentgenanalytik
Systeme GmbH & Co. KG
Georg-Ohm-Straße 6
D-65232 Taunusstein
Technische Daten
HV-Generator 50 kV, max. 1,2 mA, programmierbar
Röntgenröhre Minifokus Hochleistungsröhre mit Wolframanode, Spot 0,2 mm x 0,8 mm
Röhrenleistung max.50 VA, applikationsoptimiert
Einfachkollimator 0,3 mm Ø oder 0,5 mm Ø
Probentisch motorisiert, Z – 60 mm
Videosystem Farbkamera mit Fadenkreuz, Probensichtfeld 8 x 6 mm
Vergrösserung ca.20 x
Strahlenschutz Vollschutzgerät nach RöV §4, Anlage II, Abs. 3
Abmessungen H 35 cm, B 40 cm, T 60 cm
Probenraum nutzbar H 10 cm, B 38 cm, T 37 cm
Netzanschlus 110 V / 230 V 60 Hz / 50 Hz
X-MasteR Software Betriebssystem unter Windows 2000 / XP mit modernster PC Technologie
μ-MasteR Auswertemodul für Schichtdickenmessung (Mehrlagen und Legierung)
Fun-MasteR Kalibriermodul nach der Fundamental-Parametermethode
Element-MasteR Standardfreie qualitative und quantitative Materialanalyse von bis zu 20 Elementen gleichzeitig
%-MasteR Präzise quantitative Materialanalyse von bis zu 8 Elementen gleichzeitig mit Statistik
Liquid-MasteR Auswertemodul für Galvanik-Bäder
Data-MasteR Artikel-Auftragsverwaltung und Langzeitdokumentation
Report-MasteR Modul zur Erstellung Reports
rungen vorbehalten
Technical Data
HV Generator 50 kV, max. 1.2 mA current, software controlled
X-ray tube Mini focus, high performance, W-target, Spot 0.2 mm x 0.8 mm
X-ray power max. 50 VA, application optimised
Single collimator 0.3 mm Ø or 0.5 mm Ø
Sample Stage motorized, Z - 60 mm,
Video system Colour video system, of view 8 x 6 mm
approx. 20 x
Radiation safety PTB tested, totally fail safe system
Chamber H 35 cm, B 40 cm, D 60 cm
Sample Chamber useable H 10 cm, W 38 cm, D 37 cm
Mains supply 110 V / 230 V 60 Hz / 50 Hz
X-MasteR Operating software with WINDOWS 2000 / XP using modern PC Technology
μ-MasteR Evaluation module for coating thickness measurement
Fun-MasteR Calibration module using fundamental parameter mathematics
Element-MasteR Standardless qualitativeand quantitative material ianalysis for up to 20 elements
%-MasteR Precise quantitative material analysis for up to 8 elements simultaneously with statistics
Liquid-MasteR Plating bath analysis
Data-MasteR Data base and statistic software with long term documentation
Report-MasteR Software module to create customised reports
All are subject to change without notice
ComPact eco
zenz Analysator
X-ray Fluorescence Analyser
Roentgenanalytik
Systeme GmbH & Co. KG
Georg-Ohm-Straße 6
D-65232 Taunusstein
made in Germany
